SERIE GL PER AGV CON INGRANAGGI ELICOIDALI
Quale riduttore è ideale per un veicolo a guida automatica (AGV)?
In qualità di produttore di riduttori a gioco ridotto, cremagliere e pignoni, Apex Dynamics ha sviluppato una serie di riduttori specifici per applicazioni su AGV (Automated Guided Vehicle) ed LGV (Laser Guided Vehicle): la serie GL.
Un AGV è un veicolo a guida automatica, un robot mobile che viene spesso utilizzato in applicazioni industriali per trasportare materiali in una fabbrica o in un magazzino. Dalla fine del XX secolo, gli AGV sono diventati sempre più importanti nel settore della logistica e sono fondamentali per molti processi.
RIDUTTORE DI FASCIA ALTA PER APPLICAZIONI AGV
Oltre ai già citati PD / PDR e PL / PLR di fascia media , Apex Dynamics ha sviluppato una versione di fascia alta appositamente per questo mercato: la serie GL. La differenza principale è che la serie GL utilizza ingranaggi elicoidali e il gioco è di massimo 3 primi (per il monostadio, 5 per il bistadio). Con questa serie, la flangia e l’alloggiamento sono costituiti da una parte rotante, che rende ideale questo riduttore per il montaggio diretto della ruota che, grazie alla compattezza del montaggio stesso, permette di mantenere basso il momento flettente quando la ruota va in appoggio e viene caricata.
VERSIONE CON ALBERO DI ENTRATA

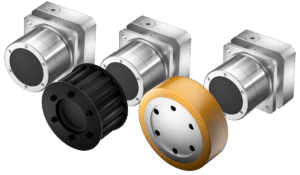

Oltre alla serie GL, esiste anche una versione GLS con albero di entrata pieno (con o senza chiavetta), ideale soprattutto per quelle applicazioni dove le ruote o la puleggia non sono azionate direttamente dal motore ma tramite un rinvio a cinghia.
La serie GL è disponibile nel rapporto 3: 1 fino a 90: 1.
La serie GL / GLS è costruita in modo diverso da un normale riduttore epicicloidale: quello che normalmente è l’alloggiamento fisso è ora la flangia di uscita rotante e quello che normalmente è l’albero di uscita è ora la parte fissa che è solidale con la struttura del riduttore.
Questa costruzione consente di avere un rapporto di 2: 1.
RIDUTTORE ADATTO PER APPLICAZIONI AGV
I riduttori adatti per applicazioni AGV hanno le seguenti caratteristiche:
Riduzione con trasmissione epicicloidale, hanno la più alta densità di coppia e sono quindi compatti.- Basso livello di rumorosità e alta resistenza alla rottura o protezione da sovraccarico grazie ai denti elicoidali.
- Elevata precisione di posizionamento perché ha un gioco ridotto.
- Cuscinetti sovradimensionati che possono quindi sopportare carichi radiali più elevati. (Quindi un carico utile netto più elevato)
Molti rapporti, da 2: 1 a 90: 1.- Possibilità di installare tutti i motori trifase, passo-passo e servomotori.
- Un’elevata efficienza, per convertire l’energia elettrica in energia cinetica nel modo più efficiente possibile.
ALTRE APPLICAZIONI PER LA SERIE GL / GLS
Oltre all’utilizzo sugli AGV, la serie GL / GLS può essere impiegata anche in altre applicazioni, come nelle trasmissioni a cinghia dentata, tavole di posizionamento o azionamenti a ruota per la mobilità elettrica.
